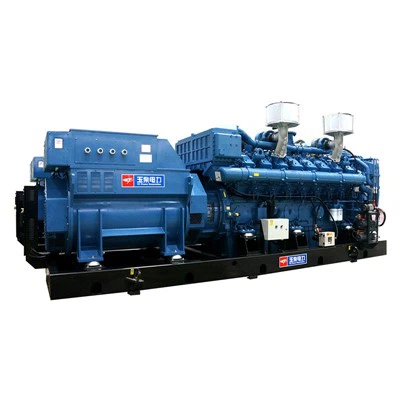

Yc12vcg -1000 n5hc
Putere nominală: 1, 000 kw
Sursa gazului: gaze naturale (CH4Mai mare sau egal cu 85%)
Tensiune/frecvență: 10,5 kV/50 Hz
Introducerea produsului
Fiabilitate ridicată
Pe baza platformei mature de proiectare și producție a produsului, Yuchai a dezvoltat și a fabricat în mod independent materiale rezistente la uzură la temperaturi ridicate și componente de înaltă rezistență (inclusiv bloc de cilindri, cap de cilindru, arbore cu came, arbore cotit și bază comună) potrivite pentru Genset de gaz, îmbunătățind foarte mult fiabilitatea și durabilitatea produsului.
01
Eficiență ridicată și prietenie cu mediul
Aplicarea unor astfel de tehnologii mature precum combustia slabă, modulul de aprindere a condensatorului de mare energie, camera de combustie brevetată a lui Yuchai, turbocompresorul de înaltă eficiență și controlul senzorului de oxigen închis, asigură o combustie eficientă și curată a gazelor, controlul precis al raportului de aer, o consistență mai mare și stabilitate și stabilitate scăzută și emisii scăzute.
Camera de angrenaj spate brevetată de Yuchai și tehnologia de angrenaj de rețea de linie punctuală și tehnologia cu patru valve sunt aplicate pe motorul cu gaz, reducând efectiv zgomotul mecanic, zgomotul de evacuare și temperatura de evacuare a motorului și asigurând prietenia cu operatorii și mediul natural.
02
Costuri reduse de întreținere
Se aplică căptușeala cilindrului brevetat de Yuchai, inelul pistonului și etanșarea valvei, reducând foarte mult rata de consum de ulei lubrifiant și extinzând ciclul de schimbare al uleiului de lubrifiere la mai mult de 1.500 de ore. Gensetul de gaz este echipat cu piese cu o bună universalitate și întreținere convenabilă, reducând foarte mult costul de întreținere al echipamentului de generare a energiei electrice.
03
Protecția siguranței
Gensetul este echipat cu un sistem independent de control al GENSET MENSET pentru a realiza un control stabil, un monitor de knock pentru fiecare cilindru pentru a realiza monitorizarea în timp real a condițiilor în timp real a Genset-ului, precum și a supapelor de carter și a conductelor de intrare, asigurând siguranța Genset.
04
Alternator
Alternatorul are avantajele eficienței generatoare ridicate, creșterea temperaturii scăzute, rata de distorsiune scăzută a formei de undă, performanța dinamică bună și funcționarea paralelă AVR stabilă, precum și fiabilitatea și durabilitatea clasei de primă clasă și poate satisface cerințele de serviciu ale diferitelor medii dure.
05
Gama standard
|
NU. |
Nume de parte
|
Unitate |
Cantitate |
NU. |
Nume de parte
|
Unitate |
Cantitate |
|
1 |
Motor de gaz
|
Set
|
1 |
6 |
Dulap de control Genset
|
PC -uri.
|
1 |
|
2 |
Grup de valve
|
Set
|
1 |
7 |
Silencer, burduf
|
Set |
1 |
|
3 |
Alternator
|
PC -uri.
|
1 |
8 |
Baterie
|
Set
|
1 |
|
4 |
Bază comună
|
PC -uri.
|
1 |
9 |
Instrumente de însoțire
|
Set |
1 |
| 5 |
Cuplare flexibilă
|
PC -uri.
|
1 | 10 |
Documente însoțitoare
|
Set | 1 |
| 1. Piesele radiatorului sunt opționale. 2. Documentele însoțitoare includ manualul de funcționare, conturul și desenul de instalare, lista parametrilor tehnici, specificațiile motorului, specificațiile dulapului electric, diagrama de cablare și trei manual de servicii de garanții. |
|||||||
Funcția de control
|
Funcție de bază |
Comutator de alimentare, pornire, oprire, oprire de urgență și închidere și deschidere control
|
|
Funcția de afișare |
Tensiune de fază, tensiune de linie, curent, frecvență, secvență de fază, putere activă, putere reactivă, putere aparentă, factor de putere, producție de energie cumulativă, viteză, presiune a uleiului, temperatură de răcire, temperatură de evacuare, timp de funcționare GENSET, timpi de pornire cumulativ
|
|
Funcția de protecție |
Overspeed protection, underspeed protection, overvoltage protection, undervoltage protection, overfrequency protection, underfrequency protection, overcurrent protection, overpower protection, low oil pressure protection, high water temperature protection, high exhaust temperature protection, low battery voltage protection, and charging failure protection |
Dimensiunea și greutatea unității
| Dimensiuni nete și greutatea Genset | A | B | C | D | E |
Greutate
|
|
5320mm
|
1980mm
|
2640mm
|
5500mm
|
2000mm
|
18000kg
|
Notă: Datele și informațiile de mai sus vor fi actualizate odată cu actualizarea produsului, iar Yuchai își rezervă dreptul de a face modificări tehnice
Tag-uri populare: YC12VCG -1000 N5HC Set de generator de gaze cu cadru deschis, China YC12VCG -1000 N5HC Generator de gaze deschise, furnizori, furnizori, fabrică
| Parametri de setare a generatorului | |
| Model |
Yc12vcg -1000 n5lc
|
| Putere evaluată |
1, 000 kW/1.250 kVA
|
| Viteză nominală |
1, 000 r/min
|
| Tensiune nominală |
10.50 kV
|
| Curent evaluat |
68.6A
|
| Frecvenţă |
50Hz |
| Pf | 0. 8 (întârziere) |
| Eficiența generatorului |
Mai mare sau egal cu 38%
|
| Rata consumului de combustibil sub sarcină completă |
264m³/h
|
| Zgomot |
Mai puțin sau egal cu 100 dB (a) @ 1m
|
| Metoda de pornire |
electronic
|
| Greutate |
18, 000 kg
|
| Parametrii motorului | |
| Model |
YC12VC1680N-D31
|
| Putere evaluată |
1.120 kW
|
| Viteză nominală |
1, 000 r/min
|
|
Numărul de cilindri:
|
12 |
|
Formă
|
V-TYPE, în patru timpi, răcire cu apă
|
| Bore × Stroke (mm) |
200 mm × 210 mm
|
|
Deplasare
|
79.17 L
|
| Raportul de compresie |
11.5:1
|
|
Conectorul grupului de valve de gaz
|
DN 80
|
|
Sistem de control
|
ECU
|
|
Rata consumului de petrol
|
Mai puțin sau egal cu 0. 3 g/kwh
|
|
Capacitate de lichid de răcire (excluzând caloriferul)
|
200 L
|
|
Capacitatea de petrol
|
280 L
|
|
Interval de revizuire
|
80,000 h
|
|
Parametri alternator
|
|
|
Modelul alternatorului
|
Yc -1000-6 h
|
|
Mod de cablare
|
Sistem trifazat cu patru fire (tip y)
|
|
Mod de reglare a tensiunii
|
AVR
|
|
Grad IP
|
IP23
|
|
Clasa de izolare
|
F
|
| Parametrii echilibrului de căldură | |
|
Căldură de răcire a căptușelii cilindrilor (± 8%)
|
440 kW
|
|
Căldură de răcire a răcitorului de ulei (± 8%)
|
242 kW
|
| Căldură de lichid de răcire în intercooler în stadiul primar (± 8%) |
144 kW
|
|
Căldura totală de răcire a sistemului de răcire la temperaturi ridicate (± 8%)
|
826 kW
|
| Căldură de răcire Etapa secundară a intercoolerului (± 8%) |
53 kW
|
|
Căldura totală de răcire a sistemului de răcire la temperaturi scăzute (± 8%)
|
53 kW
|
|
Căldura reziduală a gazului de evacuare (cu temperatura gazelor de evacuare până la 120 de grade) (± 8%)
|
611 kW
|
|
Pierderea puterii și a ventilatorului
|
20 kW
|
|
Căldură totală radiantă (± 8%)
|
76 kW
|
| Parametri de răcire | |
|
Debitul apei circulante la temperatură ridicată
|
60 m³/h
|
| Temperatura de intrare a apei circulante la temperaturi ridicate (± 2%) |
75 de grade
|
| Temperatura de ieșire a apei circulante la temperatură ridicată (± 2%) |
87 grad
|
|
Debitul apei circulante la temperaturi scăzute
|
60 m³/h
|
|
Temperatura apei de intrare la temperaturi scăzute (± 2%)
|
40 de grade
|
|
Temperatura apei de ieșire la temperaturi scăzute (± 2%)
|
41 grade
|
|
Parametri de admisie și evacuare
|
|
|
Aportul de aer
|
5.221 kg/h
|
|
Aportul de gaz
|
201 kg/h
|
|
Deplasarea aerului
|
5.423 kg/h
|
|
Temperatura de evacuare după turbocompresor (± 5%)
|
485 grad
|
| Condiții de testare | |
|
Valoarea calorică a gazului
|
10 kWh/m³
|
|
Conținut de volum de metan
|
Mai mare sau egal cu 85%
|
|
Temperatura gazului
|
10 ~ 40 grade
|
|
Umiditatea gazelor
|
＜60%
|
|
Presiunea aportului de gaz
|
8 ~ 20 kPa
|
|
Presiune negativă a aportului de aer
|
＞ -3 kpa
|
|
Presiunea din spate de evacuare
|
＜ 5kpa
|
|
Presiune atmosferică absolută
|
101.32kpa
|
|
Temperatura ambiantă
|
25 grade
|
|
Umiditate relativă
|
Mai puțin sau egal cu 30%
|
| Altitudine |
Mai puțin sau egal cu 1000m
|
|
Notă: Toate datele GENSET -ului de gaz sunt măsurate în mediul de testare de mai sus.
|
|
